2JP型耙礦絞車主要有這幾種結構裝置，有減速裝置、主卷筒、副卷筒、操縱裝置，鋼繩導向裝置和電動機，這些部件分別裝在殼體內外。除此之外，當耙礦絞車的電機啟動后，當各內齒輪均未被閘住的時候，則各內齒輪都旋轉，卷筒在鋼繩和耙斗作用下都不動；其中一個內齒輪被操縱裝置閘住，那么它相應的卷筒就會旋轉纏繩，同時也會帶動耙斗移動，此時另一齒輪未閘住，其卷筒在鋼繩主動作用下，作從動旋轉放出鋼繩。操縱閘把如此交替地閘住主副卷筒的內齒輪，耙斗即作往復運動進行耙運工作。
2JP型耙礦絞車維修操作
1、檢修工作開始之前必須封鎖開關,檢查作業地點是否安全，瓦斯濃度是否符合規定，做到不安全不操作。
2、電工接線后，應注意滾筒的轉動方向，確保方向正確。
3、對需要打開的減速機、滾筒等要采取嚴密的遮蓋措施，嚴防掉入煤、矸等雜物及淋水。
4、維修時必須注意保護設備的防爆面，不得損傷。
5、更換或維修各部件時必須選用同型號的元件。
6、經常注意制動閘帶的松緊程度是否是適當，絞車轉動是否了靈活，工作是否可靠，如發現內齒輪抱不住或脫不開，應調節閘帶的調節螺栓使之合適。
7、經常檢查鋼絲繩的磨損程度，不合格時必須更換。如果更換尾輪鋼絲繩時應該在主井不提煤情況下，將鋼絲繩頭用麻繩栓住，再把麻繩扔過煤堆，將鋼絲繩拉過，進行更換。嚴禁人員在主井正下方作業。
8、每月對各繩輪軸承加注黃油一次，每三月對絞車減速機90～150號齒輪油一次。每月對行星齒輪傳動部分加90～150號齒輪油一次。
9、行星傳動部分加油時，應注意勿使油落到滾筒制動面及閘帶上，否則應及時將油跡檫干凈。
10、經常查鋼絲繩接頭部位是否牢固可靠，以防拉脫。
11、每星期檢查一次各連接螺栓有無松動及脫落現象，對松動件予以擰緊，并補上遺失件。
12、每星期清理一次機器，將漏矸、巖渣及泥漿進行清理。

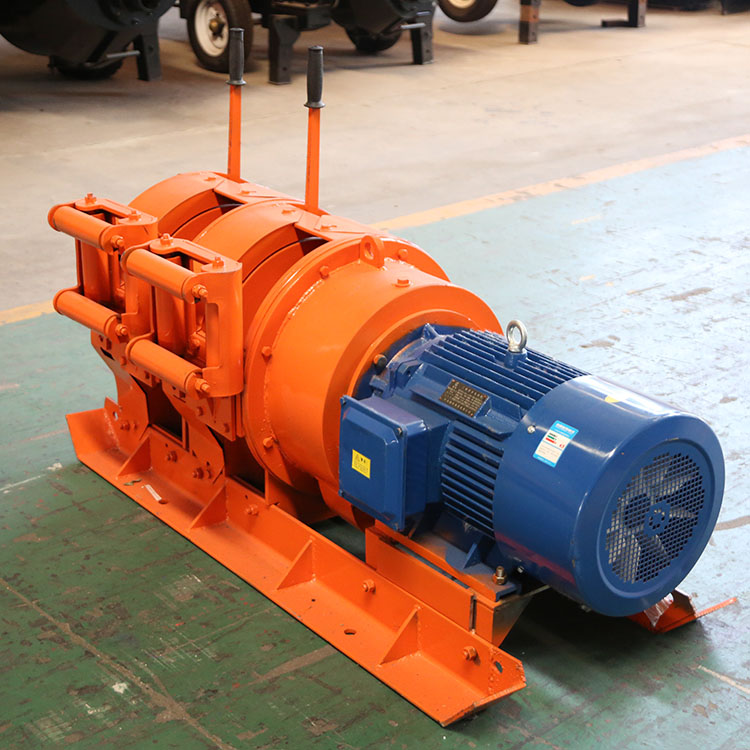

2JP型耙礦絞車
