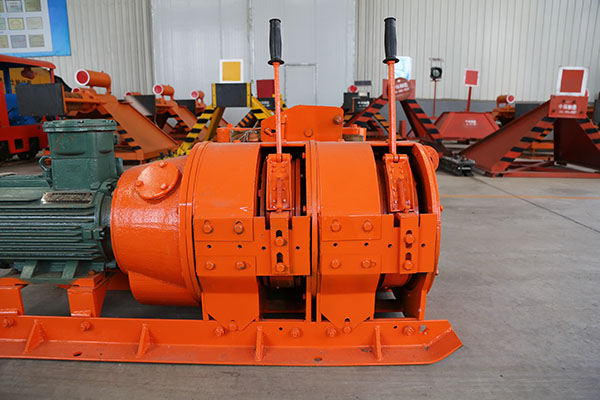

2JPB-22耙礦絞車介紹

2JPB-22耙礦絞車工作原理：電機起動后，通過齒輪和兩級減速，帶動主軸轉動，再通過齒輪帶動兩個行星齒輪減速器。當內齒輪未被剎住時，可以自由轉動，主副卷筒在耙斗和鋼絲繩陰力作用下都不轉，如按下右下操縱手把，使右邊內齒輪剎住，則與之相應的主卷筒在行星齒輪和三星架的帶動下即旋轉纏繩，托動耙礦。副卷筒則在鋼絲繩的牽引下，旋轉放繩。松開右手翅，按下左手把，剎住左邊內齒輪，則與之相應的副卷筒在行星齒輪和三星架帶動下旋轉纏繩，拖動耙斗快速返回，主卷筒則在鋼絲繩牽引下放繩，交替按下，松下左右手把，耙斗即作往復運動完成耙礦工作。

2JPB-22耙礦絞車技術參數：

主鋼絲繩平均拉力不少于: 20000N

主鋼絲繩平均速度: 1.20±5%m/s

副鋼絲繩平均速度:1.60±5%m/s

主鋼絲繩直徑: 14 mm

副鋼絲繩直徑: 11.0mm

卷筒直徑: 280mm

輪緣直徑:510mm

寬度:160mm

主卷筒容繩量:80m

副卷筒容繩量:100m

電動機型號: YBK2-180L-4

功率:22 KW
